产品用途

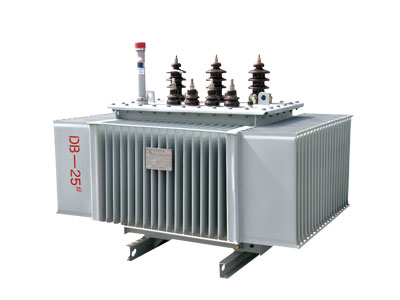

本公司生产的SH(B)型10kV全密封油浸式三相双绕组无励磁调压非晶合金配电变压器,符合中华人民共和国国家标准《 GB 1094.1-2013 电力变压器 第1部分:总则》、《 GB 20052-2020 电力变压器能效限定值及能效等级》。产品性能稳定,比同型号同容量的电工钢带铁心变压器空载损耗更低,节能效果好,运行经济,免维护。广泛适用于高层建筑、机场、车站、码头、电厂、变电站等场所安装使用。
全密封油浸式三相双绕组无励磁调压非晶合金配电变压器损耗参数表
额定容量kVA | 1级 | 2级 | 3级 | 短路阻抗 % |
非晶合金 | 非晶合金 | 非晶合金 |
空载损耗W | 负载损耗 W | 空载损耗W | 负载损耗 W | 空载损耗W | 负载损耗 W |
Dyn11/Yzn11 | Yyn0 | Dyn11/Yzn11 | Yyn0 | Dyn11/Yzn11 | Yyn0 |
30 | 25 | 510 | 480 | 33 | 535 | 510 | 33 | 630 | 600 | 4 |
50 | 35 | 735 | 700 | 43 | 780 | 745 | 43 | 910 | 870 |
63 | 40 | 880 | 840 | 50 | 930 | 890 | 50 | 1090 | 1040 |
80 | 50 | 1060 | 1010 | 60 | 1120 | 1070 | 60 | 1310 | 1250 |
100 | 60 | 1270 | 1215 | 75 | 1350 | 1285 | 75 | 1580 | 1500 |
125 | 70 | 1530 | 1450 | 85 | 1615 | 1540 | 85 | 1890 | 1800 |
160 | 80 | 1870 | 1780 | 100 | 1975 | 1880 | 100 | 2310 | 2200 |
200 | 95 | 2210 | 2100 | 120 | 2330 | 2225 | 120 | 2730 | 2600 |
250 | 110 | 2590 | 2470 | 140 | 2735 | 2610 | 140 | 3200 | 3050 |
315 | 135 | 3100 | 2950 | 170 | 3275 | 3120 | 170 | 3830 | 3650 |
400 | 160 | 3660 | 2480 | 200 | 3865 | 3675 | 200 | 4520 | 4300 |
500 | 190 | 4380 | 4170 | 240 | 4625 | 4400 | 240 | 5410 | 5150 |
630 | 250 | 5020 | 320 | 5300 | 320 | 6200 | 4.5 |
800 | 300 | 6070 | 380 | 6415 | 380 | 7500 |
1000 | 360 | 8340 | 450 | 8800 | 450 | 10300 |
1250 | 425 | 9720 | 530 | 10260 | 530 | 12000 |
1600 | 500 | 11745 | 630 | 12400 | 630 | 14500 |
2000 | 550 | 14000 | 710 | 14800 | 720 | 18300 | 5 |
2500 | 670 | 15450 | 860 | 16300 | 865 | 21200 |
