一、概述

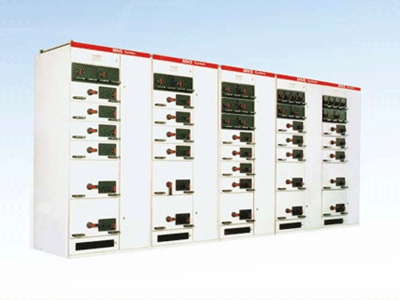

MNS型抽出式低压开关柜是一种全系列的低压开关拒,具有模块化、多功能、通用性强等优点,其特有的型材结构、连接方式以及对各种元器件的兼容性,可满足配电领域中需要高可靠用电场所的低压配电系统。该产品适用于额定频率50Hz、额定工作电压400V、660V、额定工作电流630A-5000A的配电系统,作为发电、输电、配电、电能转换、分配和控制之用。
二、符合标准:GB7251《低压成套开关设备和控制设备》,JB/T9661《低压抽出式成套开关设备)IEC60439-1《低压成套开关和控制设备)。
三、结构特点
全金属封闭,抽出式开关拒
柜体外形尺寸:高:2200mm宽:600/800/1000mm深:800mm
柜体项部设有吊环,易于吊装。
柜体框采用2mm敷铝锌板材及2mm优质薄钢板由数控机床加工组合而成。柜架的基本零件均带有25mm间隔的模数孔,同一规格的抽屉可以互换,抽屉抽出,垂直母线不会外露。
防腐及涂层装置的金属结构件,颜色可由客户决定。
开关柜中有贯穿于整个柜体排列长度的保护(PE)线,金属柜体的各部分与PE线有良好的导电性能。
开关柜内的功能单元,按业主提供图纸的要求选定,满足所有的技木要求,可实现所要求的操作、联锁、接口等功能,保证了操作的严格性和操作人员的人身安全。
四、技术参数
主电路额定绝缘电压交流 | 660V、1000V | 母线额定工作电流 | 水平母线(主母线) | 1600、2500、3150、5000A |
主电路额定工作电压交流 | 380V、660V | 垂直母线(支母线) | 1000A、2000A |
额定频率 | 50Hz | 额定峰值耐受电流 | 水平母线(主母线) | 105、176KA |
额定短时耐受电流(1S) | 水平母线(主母线) | 50KA、80KA | 垂直母线(支母线) | 105KA |
垂直母线(支母线) | 50KA | 柜体防护等级IP40,抽屉抽出后,柜体防护等级IP20 |
保护导体(接地主母线) | 30、48KA | 工频耐压 | 2.5KV |
中性母线(中性主母线) | 30、48KA | 冲击耐受电流 | 8KV(峰值) |
