一、概述

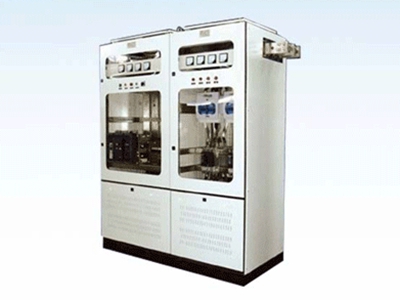

JYD-2000型交流低压配电柜特点为操作可靠、简单、维修方便、运行稳定,适用于发电站,变电厂、港口、机场、饭店、厂矿企业作为交流50-60Hz、额定工作电压660V及以下,额定电流2500A的配电系统中动力配电、照明及配电设备的电能转换分配与控制之用。
二、符合标准:GB7251《低压成套开关设备和控制设
备》,IEC60439-1《低压成套开关和控制设备》。
三、结构特点
框架结构,以“C”型钢材为基础,以安装摸块作为安装单元,安装灵活、使用和维护方便。元件的安装方式为抽出式和固定式两种。柜体采用全封闭结构,其防护等级可达IP3X以上。柜体上部为母线安装区,采用矩形母线,其主母线额定电流1000~2500A,母线全部需经绝缘处理(套热缩套管)。
四、使用环境
周围空气温度不高于+40℃,且24h内平均温度不得高于+35℃,不低于-5℃。
空气相对湿度+40℃为50%。垂直安装,倾斜度不太于5度。
设备安装在没有爆炸,火灾危险,无严重污染和化学腐蚀气体的场所。
地震烈度不太于8O。
五、技术参数
额定工作电压 | AC380V | 主开关 | 额定电流 | 2500A |
额定绝缘电压 | AC660V | 额定极限短路分断 | 40KA |
额定频率 | 50Hz | 额定运行短路分断 | 30KA |
主母线(水平) | 额定电流 | 2500A | 外壳防护等级 | IP30 |
额定短时耐受电流 | 30KA | 通常外形尺寸(mm) | 高 | 2200 |
额定峰值耐受电流 | 63KA | 深 | 600/800/1000 |
主开关分断能力 | 30KA | 宽 | 600/800/1000 |
