产品用途

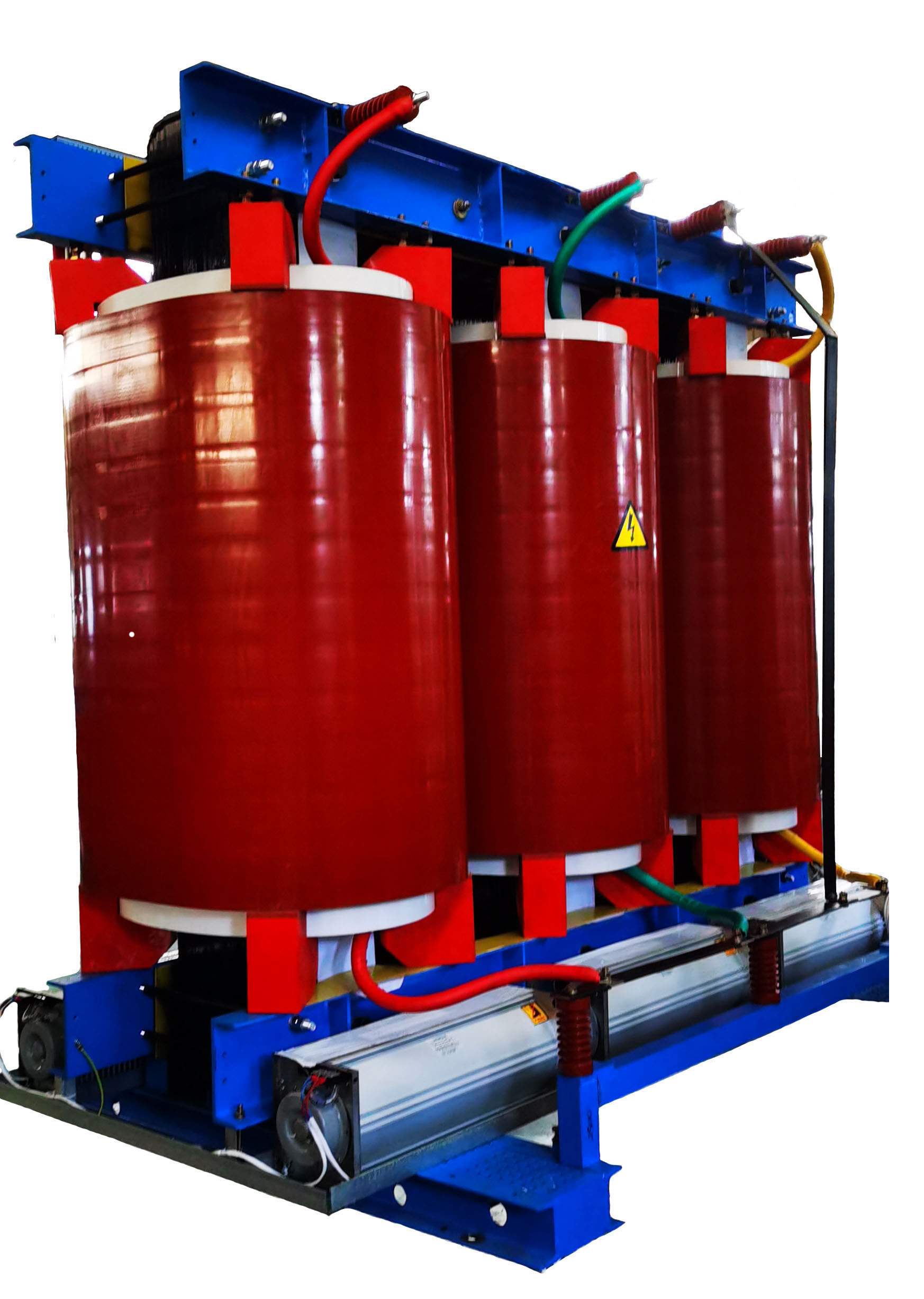

本公司生产的SC(B)型35kV环氧树脂浇注干式三相双绕组无励磁调压电力变压器,符合中华人民共和国国家标准《 GB 1094.11-2007 电力变压器 第11部分:干式变压器》、《 GB/T 10228-2015 干式电力变压器技术参数和要求》及中华人民共和国机械行业标准《 JB /T 3837-2016 变压器类产品型号编制方法》。产品性能稳定,损耗低,节能效果好,运行经济,免维护。除工艺结构先进,抗短路、雷电冲击水平高外,还具有阻然、防潮、防尘、噪声低等特点,可深入负荷中心。广泛适用于高层建筑、机场、车站、码头、电厂、变电站等。特别适合于易燃易爆等防火要求高的场所安装使用。
根据客户需求,本公司可提供变压器防护防护外壳。常见有1~2.5mm厚的钢板、不锈钢板、铝合金板等材料制作的多种防护等级变压器外壳可供选择。温度控制显示仪、负荷测录仪安装在外壳低压侧,方便用户观察,安全可靠。
性能参数
1、主要性能参数见表
2、相数:3相
3、频率:50Hz
4、局部放电量:小于10pc
35kV干式三相双绕组无励磁调压电力变压器参数表
额定容量kVA | 10型 | 11型 | 12型 | 短路阻抗 % | |||||||||
电工钢带 | 电工钢带 | 电工钢带 | |||||||||||
空载损耗W | 负载损耗 W | 空载损耗W | 负载损耗 W | 空载损耗W | 负载损耗 W | ||||||||
B (100℃) | F (120℃) | H (145℃) | B (100℃) | F (120℃) | H (145℃) | B (100℃) | F (120℃) | H (145℃) | |||||
800 | 2250 | 8870 | 9400 | 10000 | 2030 | 8870 | 9400 | 10000 | 1800 | 8870 | 9400 | 10000 | 6 |
1000 | 2670 | 10300 | 10900 | 11600 | 2400 | 10300 | 10900 | 11600 | 2140 | 10300 | 10900 | 11600 | |
1250 | 3130 | 12100 | 12900 | 13800 | 2820 | 12100 | 12900 | 13800 | 2500 | 12100 | 12900 | 13800 | |
1600 | 3690 | 14600 | 15400 | 16500 | 3320 | 14600 | 15400 | 16500 | 2950 | 14600 | 15400 | 16500 | |
2000 | 4230 | 17200 | 18200 | 19500 | 3810 | 17200 | 18200 | 19500 | 3380 | 17200 | 18200 | 19500 | |
2500 | 4860 | 20600 | 21800 | 23300 | 4370 | 20600 | 21800 | 23300 | 3890 | 20600 | 21800 | 23300 | |
3150 | 6030 | 23100 | 24500 | 26200 | 5430 | 23100 | 24500 | 26200 | 4820 | 23100 | 24500 | 26200 | |
4000 | 7020 | 27700 | 29400 | 31500 | 6320 | 27700 | 29400 | 31500 | 5620 | 27700 | 29400 | 31500 | |
5000 | 8370 | 32900 | 34900 | 37400 | 7530 | 32900 | 34900 | 37400 | 6700 | 32900 | 34900 | 37400 | |
6300 | 9900 | 38500 | 40800 | 43700 | 8910 | 38500 | 40800 | 43700 | 7920 | 38500 | 40800 | 43700 | |
8000 | 11300 | 43400 | 46000 | 49300 | 10170 | 43400 | 46000 | 49300 | 9040 | 43400 | 46000 | 49300 | |
10000 | 12900 | 52400 | 55500 | 59400 | 11610 | 52400 | 55500 | 59400 | 10320 | 52400 | 55500 | 59400 | |
12500 | 15700 | 60900 | 64600 | 69100 | 14130 | 60900 | 64600 | 69100 | 12560 | 60900 | 64600 | 69100 | |
16000 | 19300 | 71700 | 76000 | 81300 | 17370 | 71700 | 76000 | 81300 | 15440 | 71700 | 76000 | 81300 | |
20000 | 22900 | 80600 | 85500 | 91500 | 20610 | 80600 | 85500 | 91500 | 18320 | 80600 | 85500 | 91500 | |
25000 | 27100 | 95300 | 10100 | 10800 | 24390 | 95300 | 10100 | 10800 | 21680 | 95300 | 10100 | 10800 |
