一、概述

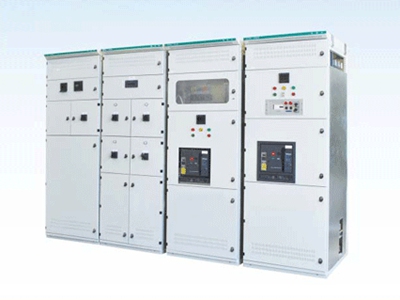

GFB2-2008型交流低压配电柜是根据北京电力系统、设计部门和用户的要求,为电力公司低压配电系统设计开发的新型低压配电产品。产品设计上消化吸收了国内外同类产品的优点,引入了国外先进产品的设计理念,采用太量的先进加工设备和工艺,真正实现了柜体的全封闭、以及元器件之间的分隔,与传统柜型相比,具有更高的安全性和供电可靠性。
该产品适用于额定频率50Hz、额定工作电压400V、额定工作电流至2500A的配电系统作为动力、照明及配电设备的电能转换、分配和控制之用。
二、符合标准
IEC60439《低压成套开关和控制设备》,GB7251《低压成套开关设备和控制设备》。
三、结构特点
GFB2-2008型交流低压配电柜由母线、外壳、门、覆板、断路器等组成,框架为冷弯型材,组装式结构,外壳板材选用2.0mm厚冷轧钢板,框架上冲有E=20mm摸数排列的安装孔。门上下部有不同数量的散热孔,仪表门上安装仅表、指示灯、按钮、操作手柄等,主母线位于柜的上部,N排、PE排位于柜体下部。柜门采用转轴式铰链与柜体相连,柜门开启角度太于90度,启闭灵活。柜门与柜体之间用橡胶嵌条封闭。垂直落地安装,设有保护接地措施和采用静电喷涂的防腐措施。
四、使用环境
周围空气温度不超过40℃,不低于-5℃。
空气清洁相对湿度不超过50%。
安装地点海拔高度不得超过2000m。
对于垂直安装的装置安装倾斜不超过5°。
设备安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到不应有腐蚀的场所。
五、技术参数
额定工作电压 | AC400V | 主开关分断能力 | 65KA |
额定绝缘电压 | AC660V | 主开关 | 额定电流 | 2500A |
额定频率 | 50Hz | 额定极限短路分断 | 100KA |
主母线 (水平母线) | 额定电流 | 1600-2500A | 额定运行短路分断 | 65KA |
短时耐受电流 | 65KA | 柜体尺寸mm | 高 | 2200 |
额定峰值耐受电流 | 143KA | 宽 | 800 |
配电母线 (垂直母线) | 额定电流 | 2000A | 深 | 800 |
短时耐受电流 | 50KA | 外壳防护等级 | IP30 |
额定峰值耐受电流 | 105KA |
|
|
