一、概述

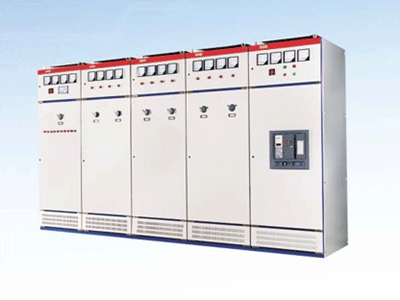

GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流2500A的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵,舌、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
二、符合标准:GB7251《低压成套开关设备和控制设备》,IEC60439-1《低压成套开关和控制设备》。
三、使用环境
周围空气温度不高于40℃,不低于-5℃。24h内平均温度不得高于+35℃户内安装使用,使用地点的海拔不得超过2000m;
周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较太的相对显度
设备安装时与垂直面的倾斜度不超过5°;
设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到不应有腐蚀的场所。
用户有特殊要求时可与我公司协商解决。
四、技术参数
额定工作电压 | AC380V | 主开关 | 额定电流 | 2500A |
额定绝缘电压 | AC660V | 额定极限短路分断 | 40KA |
额定频率 | 50Hz | 额定运行短路分断 | 30KA |
主母线(水平) | 额定电流 | 2500A | 外壳防护等级 | IP30 |
额定短时耐受电流 | 30KA | 通常外形尺寸(mm) | 高 | 2200 |
额定峰值耐受电流 | 63KA | 深 | 600/800 |
主开关分断能力 | 30KA | 宽 | 400/600/800/1000/1200 |
