一、概述

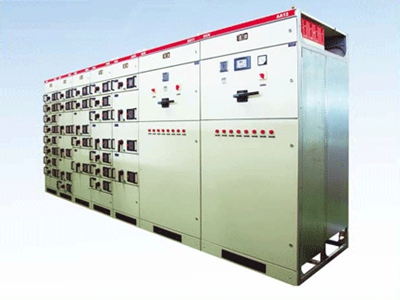

GCK型低压抽出式开关拒由动力配电中心(PC)和电动机控制中心(MCC)两部分组成。该装置适用于交流50HZ、额定工作电压380V、660V、额定电流4000A及以下的控配电系统,广泛适用于冶金、石油、化工、电力、机械等厂矿企业和高层建筑等作为动力配电、电动机控制及照明等配电设备以及电能转换;具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
二、符合标准:GB7251《低压成套开关设备和控制设备》,JB/T9661《低压抽出式成套开关设备》,IEC60439-1《低压成套开关和控制设备》。
三、使用环境
周围空气温度:-5℃至+40℃之间,24小时内平均气温不高于30℃
海拔:≤2000m
漫度:温度达到+40℃时相对屋度不超过50%,温度较低时可以有较高的相对屋度(不超过90%)
场所:无火灾、爆炸危险,无严重粉尘、化学腐蚀及剧烈震动
设备安装时,无剧烈震动、颠簸,与垂直倾斜不超过5度
地震烈度:不超过8级
在超出上述正常条件下使用时,应由用户与制造厂家协商。
四、技术参数
额定工作电压 | AC380V、660V | 主开关分断能力 | 80KA |
额定绝缘电压 | AC660V | 主开关 | 额定电流 | 4000A |
额定频率 | 50Hz | 额定极限短路分断 | 120KA |
主母线(水平) | 额定电流 | 4000A | 额定运行短路分断 | 100KA |
额定短时耐受电流 | 80KA | 配(馈)电柜 | 回路数 | 2路 |
额定峰值耐受电流 | 176KA | 控制柜 | 11路 |
配电母线(垂直) | 额定电流 | 1250A | 外壳防护等级 | IP40 |
额定短时耐受电流 | 30KA |
|
|
额定峰值耐受电流 | 63KA |
|
|
